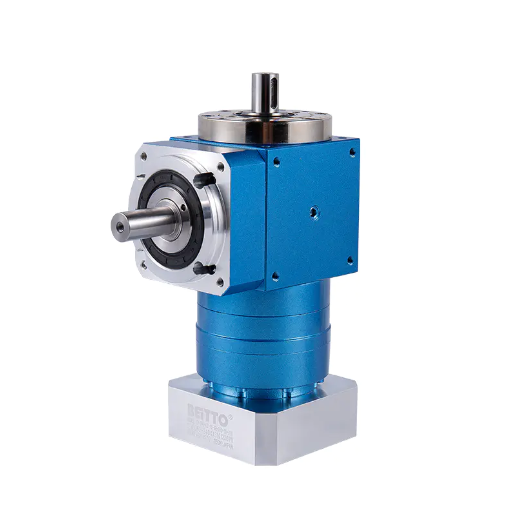

La guida definitiva ai riduttori epicicloidali a coppia elevata: design, vantaggi e applicazioni

Nel mondo del controllo del movimento di precisione e della trasmissione di potenza, pochi componenti sono tanto critici e versatili quanto il riduttore epicicloidale a coppia elevata . Rinomati per la loro eccezionale densità di coppia, rigidità e precisione, questi riduttori sono la spina dorsale delle applicazioni industriali più impegnative. Questa guida completa approfondisce i principi ingegneristici, i principali vantaggi e i criteri di selezione dei riduttori epicicloidali, con particolare attenzione alle soluzioni a coppia elevata per i compiti più impegnativi.

Comprensione dell'architettura del riduttore epicicloidale

Al centro, un sistema di ingranaggi planetari è costituito da tre componenti primari disposti concentricamente, imitando un sistema solare. Questo design unico è la fonte delle sue straordinarie capacità.

Componenti principali e loro funzione

• Ingranaggio solare: L'ingranaggio centrale, che in genere è il driver di input.
• Ingranaggi planetari: Ingranaggi multipli che orbitano attorno all'ingranaggio solare, ingranando sia con il sole che con la corona dentata.
• Portaerei: Mantiene in posizione gli ingranaggi planetari e spesso funge da uscita, fornendo la coppia moltiplicata.
• Corona dentata (anello): L'anello esterno con denti rivolti verso l'interno che racchiude l'intero sistema, solitamente tenuto fermo o utilizzato come uscita alternativa.

Come si ottiene la moltiplicazione della coppia

La potenza del design planetario risiede nella sua capacità di distribuire il carico su più ingranaggi planetari. Questa condivisione del carico è ciò che consente a un fattore di forma compatto di gestire forze immense. Quando la coppia viene applicata all'ingranaggio centrale, questo aziona gli ingranaggi planetari, che poi "camminano" lungo la corona dentata stazionaria. Questa azione fa ruotare il portasatelliti a una velocità ridotta ma con una coppia notevolmente aumentata. Il rapporto di riduzione è determinato dal numero di denti sul sole, sui pianeti e sulla corona dentata. Come notato nei testi di ingegneria meccanica, la formula fondamentale per il rapporto di un semplice gruppo epicicloidale (con corona dentata fissa) è 1 (Ring Gear Teeth / Sun Gear Teeth), il che spiega gli elevati rapporti ottenibili in un unico stadio [1].

Vantaggi principali dei riduttori epicicloidali a coppia elevata

La scelta di un riduttore epicicloidale rispetto ad altri tipi, come quelli ad albero parallelo o a vite senza fine, offre una serie di vantaggi distinti per le applicazioni ad alte prestazioni.

Vantaggi critici negli scenari ad alta domanda:

• Eccezionale rapporto coppia-volume: La condivisione del carico tra più pianeti consente una coppia in uscita molto più elevata in un pacchetto più piccolo ed efficiente in termini di spazio rispetto ad altri tipi di ingranaggi.
• Alta precisione e gioco ridotto: La produzione di precisione porta a uno spostamento angolare minimo tra ingresso e uscita sotto carico, fondamentale per la robotica e i sistemi di posizionamento automatizzati.
• Rigidità e rigidità torsionale superiori: Il design coassiale e i molteplici punti di contatto degli ingranaggi garantiscono un'eccellente resistenza alla torsione sotto carico, garantendo una trasmissione accurata del movimento.
• Alta efficienza: Con efficienze che spesso superano il 97% per stadio, i riduttori epicicloidali riducono al minimo la perdita di potenza, riducendo la generazione di calore e i costi operativi.

Per gli ingegneri, comprendere i compromessi tra le diverse architetture del cambio è essenziale. Un confronto diretto chiarisce il vantaggio planetario:

Affrontare sfide comuni e considerazioni tecniche

Sebbene i riduttori epicicloidali siano robusti, le loro prestazioni e la loro longevità dipendono dalla capacità di affrontare specifiche sfide operative e progettuali.

Superare la dissipazione del calore nelle applicazioni a coppia elevata

Il funzionamento continuo con carichi elevati genera calore significativo. Una gestione termica efficace non è un’opzione ma una necessità. I design avanzati incorporano caratteristiche come alette di raffreddamento integrate, percorsi di lubrificazione ottimizzati e l'uso di lubrificanti sintetici ad alte prestazioni. Ad esempio, quando si specifica un cambio per riduttori epicicloidali a coppia elevata per servizio continuo , gli ingegneri devono calcolare la potenza termica nominale per garantire che l'unità possa dissipare il calore con la stessa efficacia con cui trasmette la coppia.

Garantire resistenza e lunga durata

La durabilità è fondamentale, soprattutto in ambienti difficili. La chiave della longevità è la qualità della lavorazione dei denti degli ingranaggi, la selezione dei cuscinetti e l'integrità dell'alloggiamento. La rettifica di precisione dei denti degli ingranaggi per ottenere un profilo perfetto riduce le concentrazioni di stress e minimizza l'usura. Inoltre, la selezione di cuscinetti in grado di sopportare carichi sia radiali che assiali provenienti dagli ingranaggi planetari è fondamentale. Un cambio costruito per riduttori epicicloidali pesanti per l'automazione industriale saranno spesso caratterizzati da ingranaggi carburati e temprati, cuscinetti di grande capacità e alloggiamenti robusti e sigillati per escludere contaminanti.

Selezione del rapporto di riduzione ottimale

Il rapporto di riduzione influisce direttamente sulla velocità di uscita, sulla coppia e sull'inerzia del sistema. Un riduttore epicicloidale multistadio consente rapporti estremamente elevati (ad esempio 100:1 o più) pur mantenendo dimensioni compatte. La selezione del rapporto corretto implica il bilanciamento della velocità operativa del motore con la velocità e la coppia di uscita desiderate. È un passaggio fondamentale nella progettazione di sistemi come sistemi di ingranaggi epicicloidali a gioco ridotto e coppia elevata per indicizzazione di precisione o bracci robotici, dove la risposta dinamica e l'accuratezza della posizione sono interdipendenti.

Approfondimento in domini applicativi specifici

Le proprietà uniche dei riduttori epicicloidali a coppia elevata li rendono indispensabili in un ampio spettro di settori.

Robotica e macchinari automatizzati

Nella robotica, precisione, compattezza e affidabilità non sono negoziabili. I riduttori epicicloidali sono la soluzione preferita per gli azionamenti dei giunti robot, poiché forniscono la coppia elevata necessaria per spostare i manipolatori mantenendo un controllo preciso della posizione. Il loro gioco ridotto è essenziale per una precisione ripetibile. Questo è il motivo per cui sono centrali riduttori epicicloidali ad alta coppia per bracci robotici , consentendo movimenti fluidi, potenti e precisi nei robot di assemblaggio, saldatura e movimentazione dei materiali.

Sistemi di energia rinnovabile

Il settore delle energie rinnovabili presenta alcune delle condizioni operative più impegnative. Nei sistemi di controllo del beccheggio e dell'imbardata delle turbine eoliche, i riduttori devono resistere a carichi enormi e variabili, condizioni meteorologiche avverse e richiedere una manutenzione minima per decenni. I riduttori epicicloidali, con la loro elevata capacità di coppia e durata, sono ideali per questi ruoli. Il loro design consente loro di trasferire e controllare in modo efficiente le massicce forze coinvolte nella regolazione delle pale delle turbine.

Attrezzature mobili e fuoristrada

Per escavatori, gru e altri macchinari pesanti, la densità di potenza e la robustezza sono fondamentali. Gli ingranaggi planetari sono spesso utilizzati nelle trasmissioni a ruote e nelle ralle all'interno di queste macchine. La loro capacità di gestire carichi d'urto e fornire una coppia elevata in un involucro compatto non ha eguali. Quando integrato in riduttori epicicloidali per macchine minerarie e edili , sono progettati con una migliore tenuta e resistenza alla corrosione per funzionare in modo affidabile in ambienti polverosi, umidi e abrasivi.

Innovazione e futuro della tecnologia degli ingranaggi planetari

La ricerca di prestazioni più elevate continua a guidare l’innovazione. La ricerca si concentra su aree quali materiali avanzati (ad esempio compositi e leghe ad alta resistenza), processi proprietari di trattamento termico e tecniche di produzione di ultraprecisione. Inoltre, l’integrazione di sensori per il monitoraggio delle condizioni e la manutenzione predittiva sta diventando una caratteristica standard nei cambi “intelligenti” di prossima generazione. Questi progressi mirano a superare i limiti di ciò che è possibile fare riduttore epicicloidale a coppia elevata prestazioni, portando a un’efficienza ancora maggiore, a una maggiore durata e a un’integrazione più intelligente nei sistemi industriali interconnessi [2].

Selezione del giusto riduttore epicicloidale a coppia elevata: una guida pratica

Effettuare la selezione corretta implica una valutazione sistematica dei requisiti dell'applicazione rispetto alle specifiche del riduttore.

Parametri critici da valutare

• Coppia nominale e coppia di picco: Assicurarsi che la coppia nominale del cambio soddisfi il carico continuo e che la sua coppia di picco superi i carichi d'urto previsti.
• Rapporto di riduzione: Abbina il rapporto alla velocità di uscita e alla coppia desiderate, considerando le caratteristiche del motore.
• Gioco: Specificare un valore di gioco che soddisfi le esigenze di precisione della vostra applicazione (ad esempio, <5 arco-min per l'automazione ad alta precisione).
• Configurazione ingresso/uscita: Verificare che i tipi di albero (con chiavetta, scanalato), le dimensioni e l'interfaccia di montaggio (flangia, piede) siano compatibili.
• Valutazioni ambientali: Controllare i gradi IP (protezione ingresso) per la resistenza alla polvere e all'acqua e assicurarsi che l'intervallo di temperatura operativa sia adeguato.

Domande frequenti (FAQ)

1. Cosa rende un riduttore epicicloidale "coppia elevata"?

A riduttore epicicloidale a coppia elevata è specificamente progettato per fornire una coppia di uscita eccezionalmente elevata rispetto alle sue dimensioni. Ciò è ottenuto attraverso denti degli ingranaggi temprati e lavorati con precisione, disposizioni di cuscinetti ottimizzate e spesso più stadi di ingranaggi per moltiplicare efficacemente la coppia all'interno di un alloggiamento compatto.

2. Come faccio a sapere se ho bisogno di un modello a gioco ridotto?

Hai bisogno di un Sistema di ingranaggi planetari a coppia elevata e gioco ridotto se la vostra applicazione prevede un posizionamento preciso, indicizzazione ripetitiva o una rapida inversione del movimento. Gli esempi includono bracci robotici, tavole rotanti CNC e fasi di automazione di precisione in cui anche i più piccoli errori di posizionamento sono inaccettabili.

3. I riduttori epicicloidali sono in grado di gestire un funzionamento continuo e gravoso?

Sì, ma devono essere progettati appositamente per questo. Cerca i riduttori commercializzati riduttori epicicloidali a coppia elevata per servizio continuo . Le caratteristiche principali includono una robusta gestione termica (alette di raffreddamento, lubrificazione efficiente), cuscinetti di alta qualità e ingranaggi progettati per una durata prolungata sotto carico costante.

4. Perché i riduttori epicicloidali sono così comuni nella robotica?

La loro elevata densità di potenza consente attuatori articolari potenti e compatti. Il gioco ridotto e l'elevata rigidità torsionale del riduttori epicicloidali ad alta coppia per bracci robotici consentono movimenti precisi e ripetibili, che sono il fondamento della precisione e delle prestazioni dei robot.

5. Quali sono i segni di usura o guasto in un riduttore epicicloidale?

Gli indicatori comuni includono aumento del rumore o delle vibrazioni, aumento della temperatura operativa, perdite visibili di lubrificante e un aumento misurabile del gioco. Per apparecchiature critiche come riduttori epicicloidali pesanti per l'automazione industriale , si consiglia di implementare un'analisi di routine delle vibrazioni e un programma di monitoraggio dell'olio per la manutenzione predittiva.

Il riduttore epicicloidale a coppia elevata rappresenta l'apice della progettazione meccanica, offrendo una combinazione senza precedenti di resistenza, precisione ed efficienza in un pacchetto compatto. Dai giunti precisi dei robot industriali alle massicce trasmissioni delle macchine edili, il suo ruolo è indispensabile. Poiché le industrie spingono verso una maggiore automazione, una maggiore efficienza e attrezzature più robuste, la domanda di soluzioni avanzate di riduttori epicicloidali non potrà che crescere. I produttori che combinano ricerca e sviluppo all’avanguardia con processi di produzione meticolosi, come quelli che aderiscono a standard rigorosi nei centri di ingegneria di precisione, sono pronti a guidare questa evoluzione, fornendo le soluzioni affidabili di trasmissione di potenza da cui dipende l’industria moderna.

Riferimenti

[1] J. Uicker, G. Pennock e J. Shigley, "Theory of Machines and Mechanisms", 5a ed., Oxford University Press, 2017. (Spiegazione delle formule e della cinematica dei rapporti di trasmissione planetari fondamentali).

[2] "Progressi nella progettazione e produzione di ingranaggi", Annali dell'Accademia internazionale per l'ingegneria della produzione (CIRP), vol. 68, n. 2, 2019. (Rassegna di materiali moderni, tecniche di produzione e tecnologie di sensori integrati nei sistemi di ingranaggi).
