Una guida completa ai riduttori epicicloidali: dai principi di funzionamento alle applicazioni pratiche

Introduzione: perché i riduttori epicicloidali sono così importanti

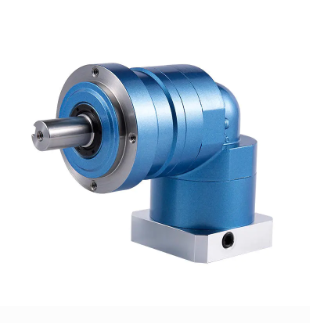

Riduttori epicicloidali sono un tipo di sistema di trasmissione compatto ed altamente efficiente. Svolgono un ruolo cruciale nelle moderne applicazioni industriali, dall'automazione industriale e dalla robotica alle apparecchiature mediche e oltre. Questo articolo fornirà un approfondimento sulla tecnologia, spiegEo come funzionano, come selezionare quella giusta e cosa considerare quando si sceglie un marchio.

Analisi approfondita dei principi di funzionamento del riduttore epicicloidale

L'attrattiva principale di un riduttore epicicloidale risiede nella sua struttura interna unica e nel movimento preciso. Questo design consente di ottenere un rapporto di trasmissione elevato e di erogare una quantità significativa di coppia in uno spazio molto ridotto.

1.1 Struttura: ingranaggio solare, ingranaggi planetari e corona dentata

Il sistema è composto principalmente da tre componenti principali che lavorano insieme per ottenere la riduzione della velocità e l'amplificazione della coppia.

• Ingranaggio solare: Situato al centro, questo è il fine ingresso del sistema. Riceve energia da un motore e aziona gli ingranaggi planetari circostanti, proprio come il sole guida i pianeti nel nostro sistema solare.
• Ingranaggi planetari: Questi ingranaggi ruotano attorno all'ingranaggio solare centrale. Solitamente ce ne sono da tre a cinque, montati su un componente chiamato a vettore del pianeta . Non solo ruotano sul proprio asse, ma orbitano anche attorno all'ingranaggio solare, da cui il nome del sistema.
• Corona dentata: Questo è un componente esterno circolare con denti interni. Nella maggior parte delle applicazioni, la corona dentata rimane stazionario e funge da traccia per il pianeta che gira in orbita.

1.2 Il moto unico di "Orbita" e "Rotazione"

Quando l'ingranaggio solare riceve energia, si ingrana e guida tutti gli ingranaggi planetari. Poiché gli ingranaggi planetari sono anche ingranati con la corona dentata stazionaria, sono costretti a ruotare sui propri assi e contemporaneamente orbitano attorno all'ingranaggio solare.

Questo movimento orbitante forza il vettore del pianeta – che è il fine uscita del sistema: ruotare a una velocità molto inferiore rispetto all'input. Il movimento ad alta velocità dell'input viene quindi convertito in un'uscita a velocità inferiore e con coppia più elevata, raggiungendo l'obiettivo di riduzione della velocità.

1.3 Come ottengono rapporti di trasmissione elevati e coppia elevata

La chiave delle elevate prestazioni del riduttore epicicloidale risiede nel percorso di trasmissione e nella struttura unica. La differenza di velocità tra l'ingranaggio centrale e il portasatelliti determina un rapporto di trasmissione significativo.

Questo design distribuisce inoltre la coppia su più ingranaggi planetari contemporaneamente. Ciò consente al sistema di gestire un carico molto più pesante rispetto a un sistema di ingranaggi tradizionale di dimensioni simili. Il design coassiale, con gli alberi di ingresso e di uscita sullo stesso asse, rende il riduttore compatto e poco ingombrante, il che è fondamentale per molte applicazioni miniaturizzate e di alta precisione.

Applicazioni ed esempi di micro riduttori epicicloidali

Grazie alle loro dimensioni compatte, all'elevata efficienza e alla precisione, i riduttori micro epicicloidali sono componenti essenziali nell'automazione moderna e nei macchinari di precisione.

2.1 Automazione industriale: robot collaborativi e veicoli AGV

Nell'automazione industriale questi riduttori vengono utilizzati nei giunti di robot collaborativi per fornire un controllo preciso del movimento e un'elevata coppia in uscita. La loro elevata precisione e il gioco ridotto sono fondamentali per garantire un'interazione sicura tra uomo e robot e per completare compiti complessi.

In AGV (veicolo a guida automatizzata) sistemi, micro riduttori azionano le ruote, garantendo una navigazione fluida e precisa. Le loro dimensioni compatte consentono una facile integrazione nel telaio del veicolo, mentre l’elevata capacità di carico garantisce che l’AGV possa trasportare materiali in modo efficiente.

2.2 Dispositivi medici: robot chirurgici e attrezzature per la riabilitazione

Il campo medico richiede precisione e affidabilità estremamente elevate. In robot chirurgici , i microriduttori consentono movimenti piccoli e precisi degli strumenti chirurgici, consentendo ai medici di eseguire operazioni complesse con maggiore precisione. La loro coppia elevata e il gioco zero garantiscono stabilità e sicurezza durante le procedure.

In dispositivi di riabilitazione , come gli esoscheletri potenziati, i microriduttori forniscono assistenza controllata ai pazienti, aiutandoli negli esercizi di recupero. La loro leggerezza e l'elevata precisione offrono ai pazienti un'esperienza più sicura e confortevole.

2.3 Elettronica di consumo: dispositivi domestici intelligenti e gimbal per droni

I microriduttori hanno trovato la loro strada anche nei prodotti di consumo quotidiano. Ad esempio, in alcuni guidano i meccanismi dispositivi domestici intelligenti , come le tapparelle automatizzate o le serrature intelligenti, che forniscono una coppia sufficiente in un pacchetto molto piccolo.

In gimbal per droni , controllano l'inclinazione e l'imbardata della fotocamera, assicurando che anche durante il volo ad alta velocità, la fotocamera rimanga stabile, catturando filmati fluidi e privi di vibrazioni.

Guida alla selezione professionale: calcoli del riduttore epicicloidale

La scelta del giusto riduttore epicicloidale è fondamentale per le prestazioni e la durata di un sistema. Richiede un meticoloso processo di calcolo e considerazione di diversi fattori chiave.

3.1 Parametri chiave: coppia, rapporto, forza radiale e assiale

Prima di effettuare una selezione, è necessario definire diversi parametri critici:

• Coppia: Questo è il fattore più importante. Include entrambi coppia di uscita nominale and coppia massima momentanea . La coppia nominale è ciò che il riduttore può gestire in modo continuo. La coppia massima momentanea, che si verifica durante l'avvio o la frenata, può essere molte volte superiore e deve essere presa in considerazione.
• Rapporto: The gear ratio is the ratio of the input speed to the output speed. It is calculated as $i = n_{motor} / n_{out}$, where $n_{motor}$ is the motor’s speed and $n_{out}$ is the desired output speed.
• Forza radiale e assiale: La forza radiale è perpendicolare all'albero di uscita, mentre la forza assiale è parallela. Se queste forze superano i limiti del riduttore, possono causare un’usura prematura dei cuscinetti.

3.2 Passaggi di selezione: una guida passo passo

Un solido processo di selezione può prevenire futuri guasti alle apparecchiature.

1. Determinare la coppia di lavoro e di picco: Innanzitutto, calcolare la coppia richiesta per il funzionamento normale, quindi determinare la coppia istantanea massima che potrebbe verificarsi durante l'avvio o la frenata di emergenza.
2. Calcolare il rapporto richiesto: Utilizza la velocità del motore e la velocità di uscita desiderata per trovare il rapporto di trasmissione necessario.
3. Controllare le forze radiali e assiali: Calcolare le forze generate dal carico e assicurarsi che rientrino nei limiti specificati nella scheda tecnica del riduttore.
4. Considerare i vincoli di montaggio e dimensione: Infine, verifica che le dimensioni, il peso e la configurazione di montaggio del modello scelto siano compatibili con l'attrezzatura esistente.

3.3 Formule e strumenti comuni

• Formula della coppia: $T = P / \omega$ ($P$ è la potenza, $ω$ è la velocità angolare, dove $ω = 2πn/60$).
• Strumenti di selezione online: Molti siti web tecnici offrono strumenti online che possono aiutarti a trovare i modelli adatti semplicemente inserendo i tuoi parametri. Sebbene sia utile per lo screening iniziale, ricontrolla sempre la scheda tecnica ufficiale del prodotto.

Approfondimento sulla Struttura e sui Dettagli Tecnici

Per comprendere veramente le prestazioni e le esigenze di manutenzione di un riduttore epicicloidale, è essenziale un'analisi approfondita della sua struttura interna.

4.1 Analisi dettagliata: Ingranaggio solare, Porta-satelliti e Corona dentata

Per comprendere più chiaramente questo sistema di trasmissione, è possibile iniziare con la funzione e il processo di produzione dei suoi componenti principali.

• Ingranaggio solare: In quanto input, la sua precisione è fondamentale per il buon funzionamento del sistema. È generalmente realizzato in acciaio legato ad alta resistenza e trattato termicamente per una maggiore durezza e resistenza all'usura.
• Portaerei: Questo componente supporta gli ingranaggi planetari e determina la potenza del sistema. Deve essere estremamente rigido e stabile per evitare spostamenti o vibrazioni e la sua precisione di fabbricazione influisce direttamente sulla precisione di uscita del riduttore.
• Corona dentata: Il profilo interno del dente della corona dentata deve essere realizzato con estrema precisione. Le sue tolleranze dimensionali influenzano direttamente la gioco , che è un fattore chiave per la precisione complessiva della trasmissione del riduttore.

4.2 Ingranaggi: come si ottengono precisione ed efficienza

• Gioco: Questo è il piccolo angolo di rotazione nell'albero di ingresso prima che l'albero di uscita inizi a muoversi. Gioco zero o basso è un indicatore chiave di un riduttore di alta precisione. Per ridurre al minimo il gioco, i produttori utilizzano processi ad alta precisione come la rettifica e la modellatura degli ingranaggi.
• Innesto di più denti: A differenza dei riduttori tradizionali, i riduttori epicicloidali si innestano ingranaggi planetari multipli con l'ingranaggio centrale e la corona dentata contemporaneamente. Questo design distribuisce la coppia su più marce, aumentando significativamente la capacità di carico del sistema e la resistenza agli urti. Questo è il motivo per cui i riduttori epicicloidali possono raggiungere una coppia elevata in dimensioni così compatte.

Confronto di marchi e consulenza per l'acquisto

Una volta compresa la tecnologia, il passo successivo è scegliere il modello giusto. Il mercato offre una vasta gamma di marchi, dai leader internazionali ai produttori nazionali.

5.1 Marchi internazionali e nazionali: un confronto

• Marchi Internazionali: In genere hanno una lunga storia di competenza tecnica ed eccellenza produttiva. I loro prodotti sono noti per l'elevata precisione, la lunga durata e l'affidabilità, soprattutto in aree come il gioco ridotto e il funzionamento silenzioso. Anche se spesso dispongono di un supporto tecnico completo, tendono ad essere più costosi e con tempi di consegna più lunghi.
• Marche nazionali: Negli ultimi anni, i marchi nazionali hanno compiuto passi da gigante a livello tecnologico. I loro prodotti offrono spesso prestazioni comparabili per la maggior parte delle applicazioni industriali e rappresentano un'ottima opzione per progetti con vincoli di budget o scadenze ravvicinate.

5.2 Come scegliere il marchio giusto per te

La scelta migliore dipende dalle esigenze specifiche del tuo progetto.

• Per applicazioni ad alta precisione: Se il tuo progetto riguarda un campo come la robotica o le apparecchiature mediche, dai la priorità a un marchio internazionale noto per la sua affidabilità e precisione, anche se ha un costo più elevato.
• Per progetti sensibili ai costi: Se la tua applicazione riguarda l'automazione generale o la produzione in cui un buon equilibrio tra prestazioni e prezzo è fondamentale, un marchio nazionale di alta qualità può essere una scelta eccellente.

La tua decisione finale dovrebbe essere equilibrata prestazioni, prezzo, tempi di consegna e servizio post-vendita . Rivedere attentamente la scheda tecnica di un prodotto e comunicare con i fornitori sono passaggi cruciali per fare una scelta saggia.

Conclusione: riepilogo e prospettive

The riduttore epicicloidale , con il suo esclusivo design coassiale, l'elevata densità di coppia e l'eccezionale precisione di trasmissione, è un componente indispensabile nell'industria moderna. Con l’avanzare della produzione intelligente, la domanda di riduttori ancora più precisi, compatti ed efficienti non potrà che crescere. Comprenderne i principi e i metodi di selezione è fondamentale per sfruttare questa tecnologia per l'innovazione futura.
