Reduttore armonico: guida a immersione in profondità per i sistemi di movimento ad alta precisione

Principi di lUNvoro e trUNtti delle prestUNzioni della riduzione arMonica (onda di deFormazione)

Come il meccanismo delle onde di deFormazione Genera elevati rapporti in un pacchetto compatto

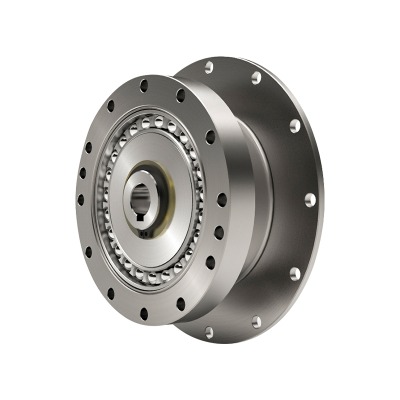

UN Reduttore armonico —Fen chiamato cambio di onda di deformazione - utilizza una tazza flessibile (flexspline), un anello riGido con denti interni e un Generatore di onde ellittiche per ottenere rapporti di riduzione che sono insolitamente alti per le dimensioni e la massa dell'unità. Quando il generatore di onde deforma la tazza, solo due lobi della Flexspline coinvolgono l'anello in qualsiasi istante e poiché la Flexspline ha denti leggermente meno rispetto all'anello, ogni rotazione del generatore di onde fa avanzare l'impegno con una differenza di conteggio dei denti, producendo una grande riduzione. Questa geometria concentra il contatto in zone in movimento, che allarga l'usura su molti denti e contribuisce a liscio di mesh. Il risultato è una fase dell'attuatore che offre una precisione di posizionamento eccezionale con bassa contraffazione, eccellente rigidità torsionale e movimento ripetibile anche sotto carichi di inversione.

Perché il contraccolpo è intrinsecamente basso e come ciò avvantaggia il movimento di precisione

Nei treni di attrezzatura convenzionali, il contraccolpo deriva dal nulla osta tra denti rigidi. In un riduttore di onde di deformazione, la deformazione elastica e l'involucro circonferenziale producono un contatto quasi precaricato che minimizza drasticamente il gioco libero. Per le applicazioni che richiedono una ripetibilità arc-minuta o sub-arco-minuta, come i gimbal della telecamera, la gestione dei semiconduttori o la robotica chirurgica-questa caratteristica diventa un vantaggio decisivo. UN Riducia armonica di precisione Bassa contraccolpo La configurazione aiuta a mantenere la posizione contro i disturbi della coppia e le micro-vibrazioni che altrimenti si accumulerebbero come errore di contorno, consentendo al ciclo di controllo di utilizzare guadagni più elevati senza oscillazioni interessanti.

Considerazioni sull'efficienza, la rigidità e il ciclo di vita

L'efficienza dipende dal rapporto, dalla lubrificazione e dal carico; I valori tipici sono competitivi con stadi planetari compatti a rapporti moderati, sebbene rapporti molto alti possano mostrare perdite di flessione leggermente più interne. La rigidità assiale e radiale è modellata dai cuscinetti e dalla geometria della custodia, mentre la rigidità torsionale riflette lo spessore della parete flessibile e l'arco dell'impegno dei denti. Il ciclo di vita è fortemente legato a una corretta lubrificazione e gestione della temperatura; I componenti flessibili elasticamente stressati possono funzionare per molte migliaia di ore se gestiti all'interno delle buste di coppia e velocità specificate. I progettisti dovrebbero considerare i cicli di servizio con frequenti start-stop e movimento invertito, poiché il campo di deformazione nella Flexspline ruota con il generatore di onde e deve essere mantenuto al di sotto dei limiti di fatica.

Fareve brillano i riduttori armonici e dove potrebbero adattarsi ad altre opzioni

I riduttori armonici eccellono quando hai bisogno di dimensioni compatte, rapporti elevati in uno stadio, massa bassa, contraccolpo molto basso e accuratezza costante per tutta la durata. Si adattano naturali a giunti articolati, teste di inclinazione, indicizzazione di precisione e polsi robot collaborativi. Se l'applicazione comporta una rotazione continua ad alta velocità con carichi di shock pesanti o richiedono velocità di input estremamente elevate, i progettisti possono accoppiare il riduttore con uno stadio a cinghia a monte o considerare architetture alternative. Tuttavia, nella maggior parte dei compiti a media velocità e ad alta precisione, l'approccio dell'onda di deformazione produce un'efficienza volumetrica migliore in classe e accuratezza per chilogrammo.

Dal carico al rapporto: una guida pratica a Calcolo della coppia del riduttore armonico

Tradurre i requisiti del mondo reale in numeri meccanici

Un robusto processo di dimensionamento inizia mappando tutte le coppie esterne: coppia di gravità statica dal payload e collegamento, coppia di accelerazione dinamica dai profili di movimento desiderati, attrito e coppie di tenuta e coppie di disturbi come la trascinamento del cavo. Aggiungi fattori di sicurezza per l'incertezza e includi il ciclo di lavoro. L'obiettivo di base è garantire che il riduttore possa trasmettere cocche di picco e RMS senza riscaldamento o affaticamento eccessivi. Il rapporto viene quindi selezionato per mantenere il servomotore operativo in una regione favorevole della speed -nitco mentre si incontrano obiettivi di risoluzione. Poiché i riduttori armonici offrono rapporti a singolo stadio molto elevati, spesso puoi scegliere un motore più piccolo senza compromettere l'accuratezza, a condizione che la velocità di input ammissibile del riduttore sia rispettata.

Flusso di lavoro passo-passo con equazioni di esempio

• Calco di calcolo della gravità: T _g = m · g · l · cos (θ) Informazioni sull'asse articolare ad angolo nel peggiore dei casi.
• Coppia di accelerazione di calcolo: T _a = J · α , con J come inerzia riflessa e α come accelerazione angolare.
• Somma coppie esterne e aggiungi margine: T _req = (T _g T _a T _f ) · Sf .
• Selezionare il rapporto in modo che la velocità e la coppia del motore cadano nel suo punto debole e verificano il limite di velocità di ingresso del riduttore.
• Controllarelare la rigidità torsionale rispetto ai bersagli del tempo di posizionamento e di assistenza.

Snapshot di dimensionamento illustrativo

Prendi in considerazione un'articolazione del polso con uno strumento da 2,5 kg con un raggio di 0,25 m, mirando a 300 °/s con inversioni rapide. La coppia di gravità nella peggiore posa è circa 2,5 · 9,81 · 0,25 ≈ 6,13 n · m. Supponiamo che l'accelerazione aggiunga 3,5 n · m e attrito un altro 0,4 N · m. Con un fattore di sicurezza di 1,6, diventa la coppia di uscita richiesta (6,13 3,5 0,4) · 1,6 ≈ 16,7 N · m. Scegli un rapporto che consente al motore di consegnare questo dopo la riduzione mantenendo la velocità di input in limiti e garantendo che l'inerzia riflessa sia gestibile per il controllo. Infine, verifica la coppia continua al dazio RMS dell'articolazione, quindi i limiti termici sono rispettati rispetto al profilo della missione.

Tabella dei parametri di esempio

Il flusso di lavoro di cui sopra incarna lo spirito di Reduttore armonico Calcolo della coppia : quantificare, margine, verificare il comportamento termico e iterare il rapporto fino a quando l'attuatore non raggiunge la velocità, la rigidità e gli obiettivi di accuratezza senza componenti di grandi dimensioni.

Progettazione a Reduttore armonico per il braccio robotico nelle cellule industriali

Mappatura dei requisiti dell'articolazione attraverso la catena cinematica

Un braccio multi-assi in genere presenta requisiti di coppia decrescenti dalla base al polso; Tuttavia, le richieste di precisione spesso aumentano verso l'effettore finale. Quando si seleziona A. Reduttore armonico per il braccio robotico Giunti, la base può favorire una coppia e rigidità più elevate per la stabilità posizionale sotto collegamenti lunghi, mentre il polso richiede un contraccolpo minimo e una bassa massa per l'agilità. La dimensione assiale compatta del riduttore aiuta a mantenere il centro di massa del braccio vicino a ciascun asse, riducendo la contro-torque richiesto e migliorando l'efficienza energetica nei cicli di lavoro con frequenti partenze e fermate.

Considerazioni sul controllo: corrispondenza inerzia e conformità

Poiché il rapporto riduttore moltiplica la coppia del motore e divide la velocità, aumenta anche l'inerzia del carico riflessa dal quadrato del rapporto come visto dal motore. È essenziale colpire un equilibrio tra alto rapporto per la risoluzione e un rapporto modesto per la controllabilità. L'inerzia riflessa eccessiva può forzare guadagni di controllo conservativo e allungare il tempo di assestamento. La conformità torsionale del riduttore dovrebbe essere presa in considerazione nel modello servo; Troppa scarsa rigidità può abbinare l'inerzia del carico e creare modalità leggermente smorzate, mentre una configurazione più rigida supporta una larghezza di banda più elevata e il monitoraggio del percorso più nitido senza superamento.

Fattori ambientali e di affidabilità

Le cellule industriali espongono articolazioni a sbalzi di temperatura, polvere e impatti occasionali. Selezionare la tenuta e la lubrificazione compatibile con i piani di ambientazione e manutenzione. Se il braccio sperimenta frequenti cambiamenti dello strumento, prendere in considerazione ulteriori margini di sicurezza per coppie transitorie durante l'attracco. Per gli assi verticali che devono trattenere il carico durante la perdita di potenza, integrare un freno o scegliere un riduttore con bassa backdrivibilità interna per limitare la distanza di caduta mentre il freno si impegna.

Confronto dell'enfasi articolare del braccio

Selezionando a Reduttore armonico compatto per cobot Articolazioni

Sicurezza su scala umana e necessità di trasmissioni leggere

I robot collaborativi condividono gli aree di lavoro con le persone e quindi danno la priorità alle dinamiche fluide e intrinsecamente sicure. UN Reduttore armonico compatto per cobot Offre un'elevata riduzione di una piccola busta, aiutando i bracci leggeri che limitano l'inerzia e l'impatto dell'energia. L'impegno regolare e quasi zero di contraccolpo supporta la stima della coppia ad alta risoluzione per il rilevamento delle collisioni, mentre la compattezza consente agli attuatori di essere nascosti in profili di collegamento slim che sono più facili da proteggere e arrotondare per la sicurezza.

Back drivabilità e controllo della forza

I cobot beneficiano di giunti che possono essere backrew con una coppia ragionevole in modo che il sistema possa rilevare e rispondere a contatti imprevisti. I riduttori armonici variano in apparente back drivabilità a seconda del rapporto e dell'attrito di sigillo; La selezione di rapporti moderati e la lubrificazione ottimizzata aiuta. Poiché i cobot funzionano spesso a velocità più basse con frequenti interazioni umane, spazio termico e coppia continua - non solo il picco - dovrebbe essere verificato. I motori a basso contenuto di cogging abbinati a riduttori che minimizzano la stazione migliorano il controllo a piccola forza, consentendo un assemblaggio conforme e modalità guida a mano.

Carlo payload, spazio di lavoro e cicli di servizio

Mentre i payload collaborativi possono essere modesti, le posizioni orizzontali a lungo e estese possono ancora generare una coppia di gravità significativa. Il riduttore deve essere dimensionato per la postura peggiore mentre si tengono conto delle funzioni di sicurezza come la limitazione della potenza e della forza che possono distinguere la massima velocità consentita. I progettisti dovrebbero modellare compiti comuni - raccolta di bindoni, cura della macchina, cacciavite leggera - per determinare la coppia RMS vera e garantire che la valutazione termica del riduttore non venga superato durante il funzionamento collaborativo continuo.

Considerazioni focalizzate sul cobot contro armi industriali generali

Framework decisionale: Reduttore armonico vs cambio planetario

Confrontare le architetture tra le metriche che contano

Sia l'onda di deformazione che le trasmissioni planetarie possono fornire elevati rapporti e densità di coppia, ma i loro comportamenti differiscono in modi che influenzano l'idoneità dell'applicazione. Le unità armoniche enfatizzano il contraccolpo ultra-basso, la lunghezza assiale compatta e gli alti rapporti a singolo stadio, rendendole eccellenti per giunti di precisione e polsi compatti. Le fasi planetarie offrono in genere capacità di velocità di input più elevate, una forte resistenza agli urti e un'ottima efficienza a rapporti moderati, che possono essere attraenti per gli assi di rotazione continua e i mandrini densi di potenza. Quando si valuta Reduttore armonico vs cambio planetario Opzioni, pesare la stabilità del contraccolpo per la vita, la rigidità torsionale, il rumore, gli intervalli di lubrificazione e l'impronta termica del tuo ciclo di lavoro.

Tabella di confronto fianco a fianco

Scegliere con intento, non abitudine

Se il tuo KPI è una precisione ripetibile con una conformità minima, a Riducia armonica di precisione Bassa contraccolpo La configurazione offre chiari vantaggi. Se il tuo KPI è una rotazione continua ad alta velocità e resilienza a shock ripetitivi, una fase planetaria può essere più semplice. Molti sistemi mescolano entrambi: armonica al polso per accuratezza e planetario agli assi precedenti per il throughput di potenza. Inizia da requisiti misurabili, non da scelte legacy.

Mettere tutto insieme: selezione, integrazione e longevità

Una lista di controllo pratica per la selezione di primo passaggio

• Definire la coppia di uscita: picco e RM, compresi i fattori di sicurezza.
• Imposta obiettivi di precisione: contraccolpo consentito, rigidità torsionale, ripetibilità.
• Scegli il rapporto tramite Calcolo della coppia del riduttore armonico e abbinamento del motore.
• Verificare i limiti di velocità di ingresso, carichi rivestiti ammissibili e la durata del cuscinetto.
• Confermare l'aumento termico al ciclo di lavoro; Pianifica percorsi di calore e montaggio.
• Valutare il back drivabilità e la conformità per le attività controllate dalla forza in a compatto Reduttore armonico per cobot o a Reduttore armonico per il braccio robotico .

L'integrazione osserva che proteggono l'accuratezza

Le facce di montaggio devono essere piatte e coassiali; Anche piccoli disallineamenti possono precaricare i cuscinetti e distorcere la vita flessibile e degradante. Utilizzare coppie bulloni consigliate e motivi di sequenza. Evitare la trasmissione di shock esterni attraverso l'alloggiamento disaccoppiando gli apparecchi ove possibile. Per la gestione dei cavi, le sezioni di rotta per ridurre al minimo le coppie di attrito aggiunte che mascherebbero delicate soglie di rilevamento delle collisioni.

Pratiche di manutenzione che mantengono backlash basse nel tempo

Utilizzare gli intervalli di lubrificante e di ricarica specificati; Il grasso eccessivo o incompatibile può elevare la temperatura e ridurre l'efficienza. Tenere traccia della temperatura durante i cicli lunghi; Se l'alloggiamento è più caldo del previsto, rivisitare i presupposti del ciclo di lavoro, flusso d'aria ambiente o selezione del rapporto. Misurare periodicamente la rigidità statica e l'errore di posizionamento su un dispositivo di test; L'aumento della conformità può avvisare di usura prima che influisca sulla qualità della produzione.

L'integrazione fa e non si riempie il riepilogo
