La guida definitiva ai riduttori per riduttori ad angolo retto: selezione, applicazioni e vantaggi

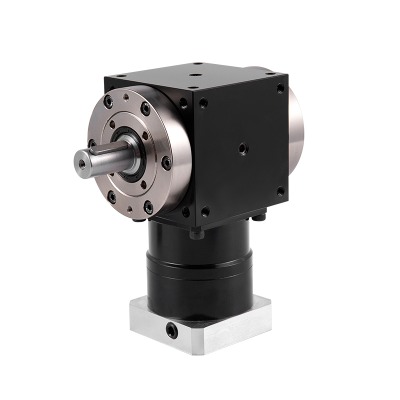

Comprensione dei fondamenti dei riduttori del riduttore ad angolo retto

Al centro di innumerevoli sistemi meccanici si trova un componente cruciale responsabile della trasmissione della potenza e dell'alterazione della sua direzione: il riduttore ad angolo retto. Questo ingegnoso dispositivo ha un duplice scopo. Principalmente, cambia la direzione della potenza di rotazione di 90 gradi, una necessità in applicazioni con vincoli spaziali in cui gli alberi di ingresso e uscita non possono essere allineati linearmente. In secondo luogo, e altrettanto importante, riduce la velocità di ingresso di un motore (ad esempio un motore elettrico) a un'uscita più adatta, con coppia più elevata e velocità inferiore per l'apparecchiatura azionata. Questa combinazione di cambio direzionale e riduzione della velocità lo rende un elemento indispensabile in una vasta gamma di applicazioni industriali, automobilistiche e di consumo. Il principio fondamentale prevede una serie di ingranaggi, più comunemente ingranaggi conici o a vite senza fine, montati all'interno di un alloggiamento con un angolo perpendicolare l'uno rispetto all'altro, trasferendo in modo efficiente movimento e forza.

Componenti principali e costruzione

L'efficienza e la durata di un riduttore ad angolo retto sono dettate dai suoi componenti interni e dalla loro qualità. L'alloggiamento, generalmente realizzato in ghisa, alluminio o acciaio temprato, funge da struttura rigida che allinea con precisione gli ingranaggi e li protegge da contaminanti esterni. Funziona anche come un serbatoio per il lubrificante, che è vitale per ridurre l'attrito, dissipare il calore e prevenire l'usura prematura. All'interno, gli ingranaggi sono il cuore del sistema. La scelta del tipo di riduttore influenza notevolmente le caratteristiche prestazionali del riduttore.

• Ingranaggi conici: Questi presentano denti di forma conica e vengono utilizzati in coppia. Sono noti per la loro elevata efficienza e capacità di gestire carichi significativi, ma possono essere più rumorosi di altri tipi e richiedono un allineamento preciso.
• Ingranaggi a vite senza fine: Questa configurazione è costituita da una vite senza fine filettata che ingrana con una ruota elicoidale. Il vantaggio principale è l'elevato rapporto di riduzione ottenibile in un unico stadio e la capacità intrinseca di autobloccaggio (prevenendo la guida inversa), anche se spesso al prezzo di una minore efficienza a causa del maggiore attrito radente.
• Ingranaggi ipoidi: Una variante speciale degli ingranaggi conici a spirale in cui gli assi non si intersecano. Questo design consente il contatto simultaneo di più denti, con conseguente funzionamento più fluido e silenzioso e capacità di coppia più elevata, spesso presenti nei differenziali automobilistici ad alte prestazioni.

Altri componenti critici includono guarnizioni e cuscinetti. Le guarnizioni di alta qualità prevengono le perdite di lubrificante e bloccano l'ingresso di polvere, acqua e altre particelle abrasive. I cuscinetti supportano gli alberi rotanti, mantenendo l'allineamento e assorbendo i carichi radiali e assiali, che influiscono direttamente sulla durata dell'unità e sul livello di rumore.

Il principio di funzionamento: come viene trasformato il movimento

Il funzionamento dell'a riduttore del cambio ad angolo retto è un'elegante dimostrazione del vantaggio meccanico. La potenza di rotazione viene applicata all'albero di ingresso. Questo albero è collegato all'ingranaggio conduttore (ad esempio, la vite senza fine o il pignone conico). Mentre questo ingranaggio ruota, i suoi denti si innestano con i denti dell'ingranaggio condotto (la ruota elicoidale o la corona conica), che è montato sull'albero di uscita. L'angolo di 90 gradi tra gli alberi è ottenuto dall'orientamento specifico di questi ingranaggi. Contemporaneamente, la riduzione della velocità e la moltiplicazione della coppia avvengono a causa del rapporto di trasmissione, ovvero il rapporto tra il numero di denti sull'ingranaggio condotto e il numero di denti sull'ingranaggio conduttore. Ad esempio, se un ingranaggio conduttore con 10 denti ingrana con un ingranaggio condotto con 30 denti, il rapporto di trasmissione è 3:1. Ciò significa che l'albero di uscita ruoterà a un terzo della velocità dell'albero di ingresso ma con circa tre volte la coppia (meno perdite di efficienza). Questa trasformazione è fondamentale per abbinare la potenza ad alta velocità e a bassa coppia dei comuni motori primi come i motori elettrici ai requisiti di bassa velocità e coppia elevata di macchine come trasportatori, miscelatori o argani.

Principali vantaggi dell'implementazione di riduttori ad angolo retto nei macchinari

La decisione di utilizzare un riduttore ad angolo retto è guidata da una serie convincente di vantaggi che risolvono sfide ingegneristiche fondamentali. Il vantaggio più evidente è l’efficienza spaziale. Reindirizzando il flusso di potenza, questi riduttori consentono design della macchina più compatti e ottimizzati, adattandosi a spazi ristretti dove i riduttori in linea sarebbero impossibili. Ciò è particolarmente utile in sistemi complessi come le linee di confezionamento automatizzate o all'interno dei compartimenti ristretti delle macchine agricole. Inoltre, consolidano la funzionalità. Invece di richiedere a più componenti di ridurre prima la velocità e poi cambiare direzione, una singola unità ad angolo retto svolge entrambi i compiti, semplificando la trasmissione, riducendo il numero di parti e minimizzando potenziali punti di guasto.

Un altro vantaggio significativo è la versatilità nelle posizioni di montaggio. Molti progetti di riduttori ad angolo retto offrono molteplici opzioni di montaggio (montaggio su piedini, montaggio su flangia o montaggio su albero), offrendo agli ingegneri flessibilità durante le fasi di progettazione e installazione. Questa adattabilità garantisce che il riduttore possa essere integrato perfettamente sia nelle apparecchiature nuove che in quelle esistenti. Dal punto di vista delle prestazioni, alcuni tipi, in particolare i riduttori a vite senza fine, offrono una preziosa funzionalità non reversibile o autobloccante. Ciò significa che la coppia applicata all'albero di uscita non può arretrare l'albero di ingresso, agendo come un meccanismo di frenatura integrato per applicazioni come montacarichi, ascensori e trasportatori in pendenza, migliorando la sicurezza e il controllo. Infine, i moderni riduttori ad angolo retto sono progettati per garantire elevata efficienza e durata. Tecniche di produzione avanzate, acciai legati di alta qualità e profili dei denti ottimizzati riducono al minimo la perdita di potenza dovuta all'attrito e garantiscono che l'unità possa resistere a carichi d'urto pesanti e funzionare in modo affidabile per migliaia di ore con una manutenzione minima.

Selezione del miglior riduttore ad angolo retto per le tue esigenze specifiche

La scelta del riduttore ad angolo retto ottimale è un processo critico che incide direttamente sulle prestazioni, sulla longevità e sul rapporto costo-efficacia della vostra applicazione. Una scelta inadeguata può portare a guasti prematuri, funzionamento inefficiente e costosi tempi di inattività. Il processo prevede un'attenta valutazione di diversi parametri chiave per garantire che il riduttore sia perfettamente adatto al servizio previsto.

Parametri prestazionali critici da valutare

Prima ancora di considerare tipi o modelli, è necessario definire le esigenze operative del proprio sistema.

• Velocità di ingresso (RPM) e potenza (HP/kW): La velocità di rotazione e la potenza nominale del motore principale (motore) sono punti di partenza. Il riduttore deve essere dimensionato per gestire la potenza in ingresso senza surriscaldarsi.
• Velocità di uscita e coppia richieste: Determinare la velocità di uscita desiderata (RPM) e la coppia (Nm o lb-ft) necessarie per azionare il carico. Ciò determinerà il rapporto di riduzione necessario (RPM in ingresso / RPM in uscita).
• Ciclo di lavoro: Il riduttore funzionerà in modo continuo, intermittente o con frequenti avviamenti/arresti? Devono essere considerati anche i carichi d'urto (picchi di coppia improvvisi e intensi), poiché richiedono un riduttore con un fattore di servizio più elevato.
• Carico sospeso e carico di spinta: Si tratta di forze applicate perpendicolarmente (carico radiale) o parallele (carico assiale) all'albero. Il superamento della capacità di carico nominale del riduttore può danneggiare rapidamente cuscinetti e guarnizioni.

Oltre a questi, l’ambiente operativo è cruciale. Il riduttore sarà esposto a temperature estreme, sostanze chimiche corrosive, umidità eccessiva o polvere abrasiva? Queste condizioni impongono requisiti per guarnizioni, rivestimenti, materiali dell'alloggiamento e lubrificanti speciali.

Confronto tra riduttori conici e riduttori a vite senza fine

La scelta tra i due tipi più comuni di riduttori ad angolo retto è fondamentale, poiché dipende dal compromesso tra efficienza e rapporto. Il seguente confronto delinea le loro differenze principali:

I riduttori ad ingranaggi conici generalmente funzionano con efficienze più elevate (95-98% per stadio) rispetto ai riduttori a vite senza fine. Questo perché la loro azione comporta un maggiore contatto volvente e un minore attrito radente. Al contrario, un riduttore a vite senza fine monostadio offre tipicamente un intervallo di efficienza del 50-90%, che diminuisce all'aumentare del rapporto di riduzione. Tuttavia, i riduttori a vite senza fine eccellono nel raggiungere rapporti di riduzione elevati (da 5:1 a 70:1) in un unico stadio compatto, mentre gli ingranaggi conici sono spesso limitati a rapporti inferiori (da 1:1 a 6:1) in un unico stadio. Per rapporti più elevati, gli ingranaggi conici devono essere combinati con stadi ad alberi paralleli, creando un riduttore conico elicoidale, che aumenta dimensioni e costi. Inoltre, le configurazioni degli ingranaggi a vite senza fine spesso forniscono la vantaggiosa funzione autobloccante, che generalmente non è una caratteristica degli ingranaggi conici. Infine, i riduttori ad ingranaggi conici, in particolare quelli a denti diritti, possono essere più rumorosi, mentre i riduttori a vite senza fine in genere funzionano più silenziosamente.

Pertanto, il miglior riduttore ad angolo retto per applicazioni a coppia elevata che richiedono anche un'elevata efficienza sarebbero spesso un design ad elica conica. Per le applicazioni che privilegiano un rapporto di riduzione elevato con un ingombro compatto e dove si desidera l'autobloccaggio, un riduttore a vite senza fine è spesso la scelta ideale e più economica.

Esplorare le diverse applicazioni nei vari settori

La capacità unica di cambiare direzione e ridurre la velocità rende il riduttore del cambio ad angolo retto una componente onnipresente in una gamma sconcertante di settori. Nella produzione e nella movimentazione dei materiali, rappresentano la forza trainante dei sistemi di trasporto, dei pallettizzatori e dei veicoli a guida automatizzata (AGV), fornendo la coppia necessaria per spostare carichi pesanti e adattandosi perfettamente agli azionamenti angolari delle linee di trasporto. L'industria alimentare e delle bevande si affida ai riduttori ad angolo retto in acciaio inossidabile per miscelatori, agitatori e apparecchiature di imbottigliamento, dove l'igiene, la resistenza alla corrosione e la capacità di lavaggio sono fondamentali. Nelle energie rinnovabili, questi riduttori sono fondamentali nei sistemi di inseguimento solare, regolando l’angolazione dei pannelli durante il giorno per seguire il sole.

I settori minerario ed edilizio dipendono da riduttori ad angolo retto estremamente robusti e durevoli per alimentare apparecchiature come frantoi, vagli e argani, che sono soggetti a immensi carichi d'urto e polvere abrasiva. Un'applicazione specifica e critica è la ricerca riduttori ad angolo retto durevoli per macchine agricole come trattori, mietitrebbie e seminatrici. Queste macchine richiedono riduttori in grado di resistere non solo a coppie elevate ma anche all'esposizione a fango, polvere e condizioni meteorologiche estreme. Inoltre, l'industria automobilistica li utilizza nei differenziali e nelle prese di forza (PTO). Anche i prodotti di consumo di tutti i giorni, dai potenti trapani manuali agli apriporta dei garage, utilizzano riduttori ad angolo retto compatti per fornire una coppia elevata in uno spazio ristretto. Questa incredibile versatilità sottolinea il loro ruolo fondamentale nella meccanica moderna.

Garantire la longevità: suggerimenti per la manutenzione e la risoluzione dei problemi

Una corretta manutenzione è il fattore più importante per massimizzare la durata e l'affidabilità di un riduttore ad angolo retto. Un'unità ben mantenuta può funzionare in modo efficiente per anni, mentre la negligenza può portare a guasti catastrofici e tempi di inattività non pianificati. La pietra angolare della manutenzione è la lubrificazione. L'utilizzo del tipo e del grado corretto di lubrificante, mantenuto al livello adeguato, non è negoziabile. L'olio o il grasso riducono l'usura, dissipano il calore e proteggono dalla corrosione. È essenziale seguire le raccomandazioni del produttore per il tipo di lubrificante iniziale e gli intervalli per il cambio dell'olio o la rilubrificazione. Per ambienti difficili o funzionamento continuo, potrebbe essere necessario ridurre questi intervalli. Controllare regolarmente eventuali perdite di lubrificante, spesso indicate dall'accumulo di olio attorno alle guarnizioni o all'alloggiamento.

Problemi comuni e passaggi diagnostici

Anche con una buona manutenzione possono sorgere problemi. La diagnosi precoce è fondamentale per evitare che problemi minori diventino riparazioni importanti.

• Surriscaldamento: Ciò è spesso causato da una lubrificazione inadeguata (basso livello dell'olio, tipo di lubrificante sbagliato), sovraccarico o temperatura ambiente eccessiva. Controllare innanzitutto il carico e le condizioni del lubrificante.
• Rumore insolito (piagnucolio, stridore, bussare): Un rumore eccessivo indica in genere un problema con gli ingranaggi o i cuscinetti. Il lamento può indicare un disallineamento o un'usura, mentre la rettifica spesso suggerisce gravi danni ai denti degli ingranaggi. I colpi potrebbero essere un segno di cuscinetti danneggiati o di gioco eccessivo.
• Vibrazione: Le vibrazioni eccessive solitamente derivano da un disallineamento tra il riduttore e le unità condotte/motrici, cuscinetti usurati, un carico sbilanciato o un dente dell'ingranaggio danneggiato.
• Perdita: Le perdite di olio sono più comunemente riconducibili a guarnizioni difettose. Identificare la fonte della perdita e sostituire tempestivamente la guarnizione per prevenire perdite di lubrificante e contaminazione.

La definizione di un programma di manutenzione predittiva, che includa analisi regolari delle vibrazioni e termografia, può aiutare a rilevare tempestivamente questi problemi. Per coloro che se lo chiedono come installare correttamente un riduttore ad angolo retto , il processo inizia sempre garantendo una superficie di montaggio solida e piana per evitare la distorsione dell'alloggiamento. Gli alberi devono essere allineati con precisione per ridurre al minimo le vibrazioni e il carico sui cuscinetti. Tutti i collegamenti devono essere sicuri e l'unità deve essere lubrificata prima dell'avvio. Seguire il manuale di installazione del produttore è assolutamente fondamentale per garantire prestazioni ottimali e conformità alla garanzia. Per chiunque cerchi suggerimenti per la manutenzione del riduttore ad angolo retto , il mantra è coerenza: controlli costanti, uso costante dei lubrificanti giusti e attenzione costante a suoni o temperature insoliti.

Considerazioni sui costi e fattori di approvvigionamento

Il costo di acquisto di un riduttore ad angolo retto è solo una parte del costo totale di proprietà. Sebbene il prezzo iniziale sia sempre una considerazione, dovrebbe essere valutato rispetto a fattori come la durata di vita prevista, i requisiti di manutenzione e l'efficienza energetica. Un riduttore più economico e di bassa qualità può avere un tasso di guasto più elevato, comportando sostituzioni più frequenti e costosi tempi di inattività della produzione, rendendolo in definitiva più costoso di un modello affidabile e premium. Il consumo di energia è un altro fattore importante. Un riduttore a ingranaggi conici più efficiente, ad esempio, consumerà meno elettricità nel corso della sua vita rispetto a un riduttore a vite senza fine meno efficiente che svolge lo stesso compito, il che può comportare un notevole risparmio sui costi energetici.

Durante l'approvvigionamento, è fondamentale considerare la reputazione del produttore in termini di qualità, la disponibilità del supporto tecnico e i tempi di consegna sia per l'ordine iniziale che per eventuali parti di ricambio. La standardizzazione all'interno di una struttura può anche ridurre i costi riducendo al minimo il numero di diversi pezzi di ricambio che devono essere immagazzinati. Le domande chiave da porre includono il fattore di servizio del riduttore (una valutazione della sua capacità di gestire i sovraccarichi), i termini di garanzia e la disponibilità di opzioni di personalizzazione se i modelli standard non soddisfano i requisiti specifici. Comprendere il costo di riduttori di velocità ad angolo retto implica questa visione olistica, bilanciando gli investimenti iniziali con l'affidabilità e l'efficienza operativa a lungo termine.
